碳鋼安裝解決方案(C形)

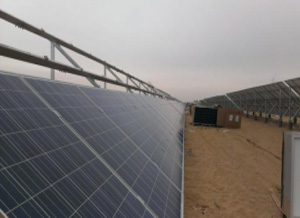

碳鋼支架系統適用于廣闊的水平地面上,支加系統采用熱鍍鋅碳鋼材料,所以支架整體穩定性強,抗風抗雪能力強。對于不同的地基解決方案,支架系統可以通過預埋的地腳螺栓固定在水泥基礎上,也可以直接通螺旋地樁固定在地面上。該系統設計靈活,結構多樣化,適用范圍廣。
技術參數
******抗風承載力:52m/s
******抗雪承載力:1.5KN/m2
跨距范圍:0.6-3.2m
系統安裝角度偏差:±2°
設計標準:AS/NZS1170 ASCE 7-05 DIN1044
GB50797-2012 GB 50017-2003 鋼結構設計規范等
******抗雪承載力:1.5KN/m2
跨距范圍:0.6-3.2m
系統安裝角度偏差:±2°
設計標準:AS/NZS1170 ASCE 7-05 DIN1044
GB50797-2012 GB 50017-2003 鋼結構設計規范等
性能參數
安裝場地:平屋頂或者水平地面
主體材質:Q235B
緊固件材質:SUS304或熱鍍鋅鋼
適用組件:有框或者無框
適用排布方式:縱排或者橫排
質保年限:10年
主體材質:Q235B
緊固件材質:SUS304或熱鍍鋅鋼
適用組件:有框或者無框
適用排布方式:縱排或者橫排
質保年限:10年

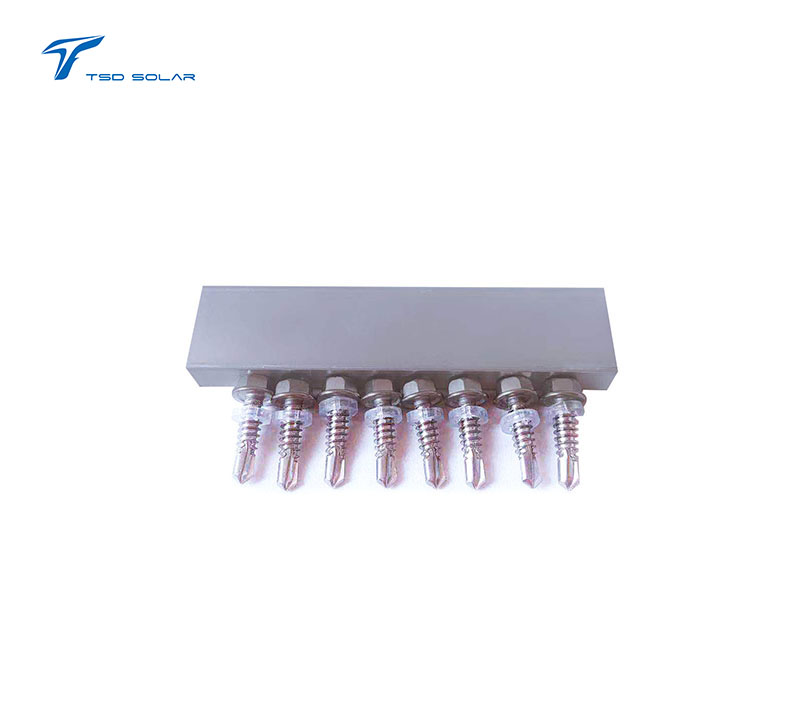

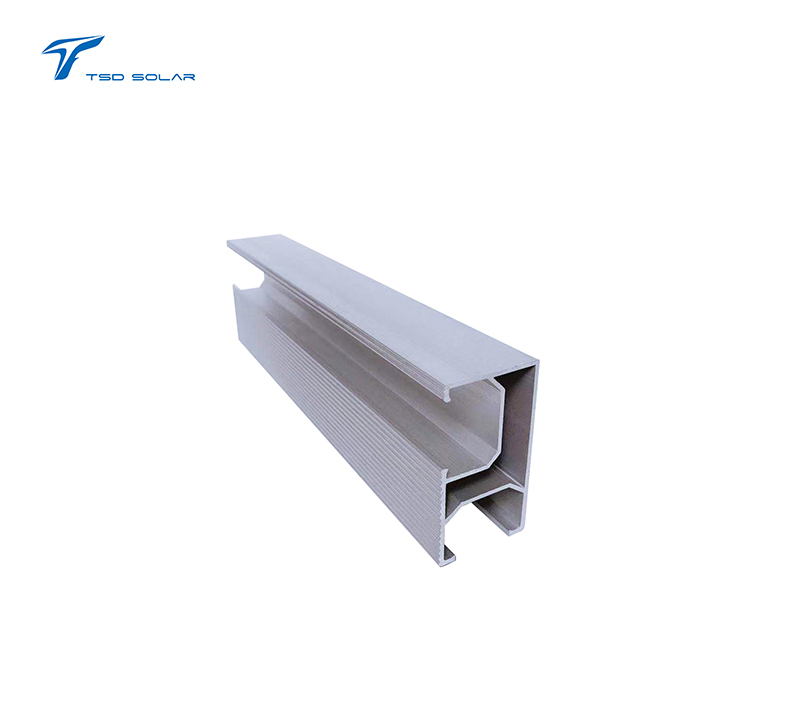

支架系統零部件
產品特點
- 兼容性強碳鋼支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。
- 安全可靠碳鋼支架系統主要采用熱鍍鋅碳鋼材料,有效的防止被腐蝕及氧化。支架整體結構穩定性好,抗風,抗雪,抗震能力強,具有安全可靠的特性。
- 價格低廉碳鋼支架主體材料采用熱鍍鋅碳鋼材料,價格比傳統的鋁合金具有很大的優勢。
安裝說明
一、安裝碳鋼支架

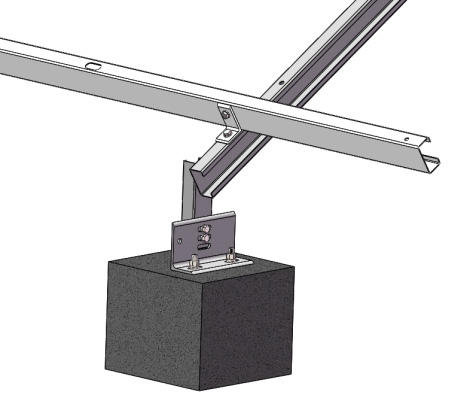

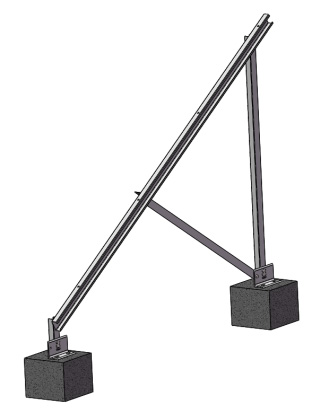

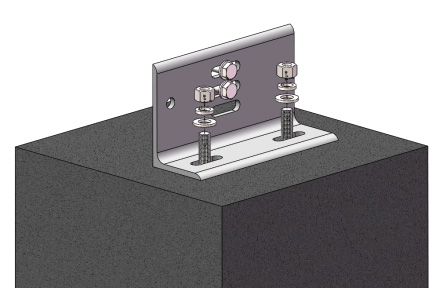

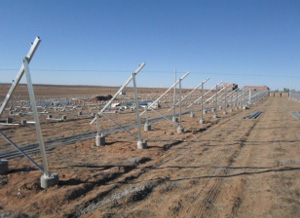

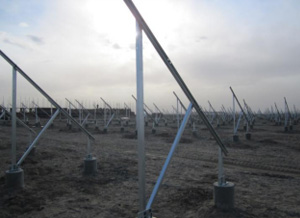

將底座固定在預埋好螺栓的水泥基礎上。如圖1(左圖); 將預裝支架展開,并安裝到底座上。如圖2(右圖)。
二、安裝檁條

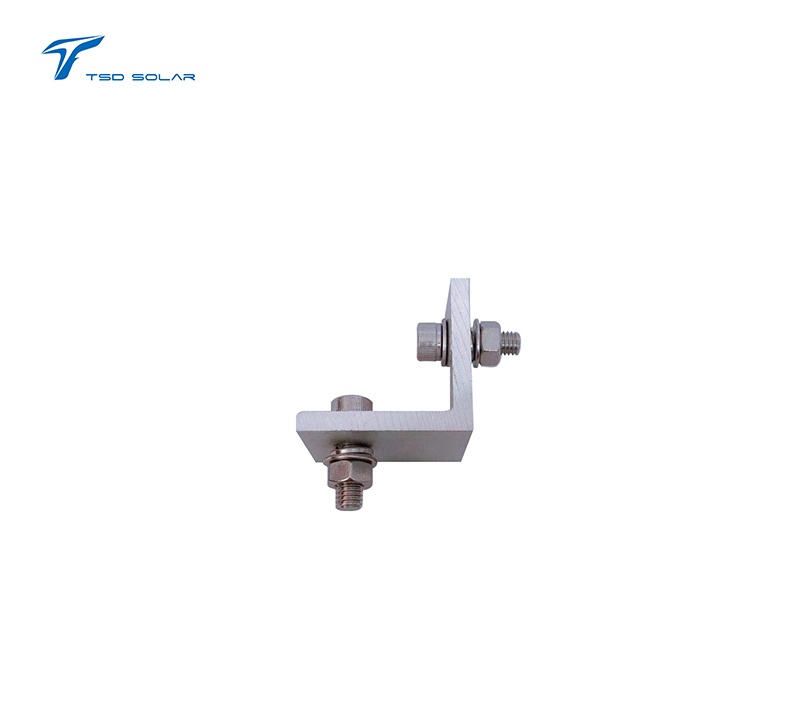

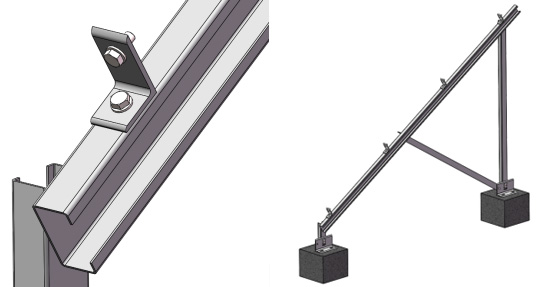

安裝檁條前把檁托板安裝到碳鋼支架上如圖3(左圖),圖4(中圖);把檁條平放在支架上(開孔的一面朝上),并固定在檁托板上如圖5(右圖)。

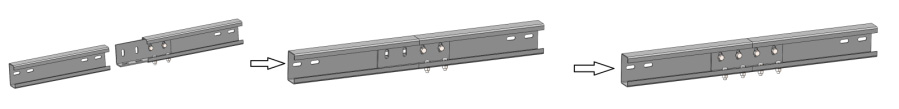

如果檁條長度不夠,可能用檁條連接件將多根檁條連成一整體。如圖6
安裝安檁條效果圖,如圖7
三、安裝組件

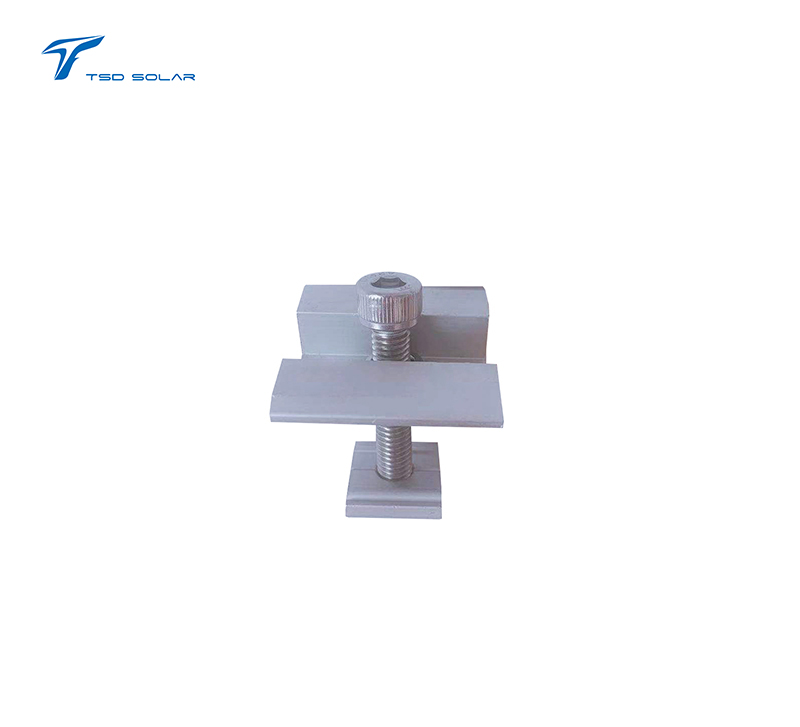

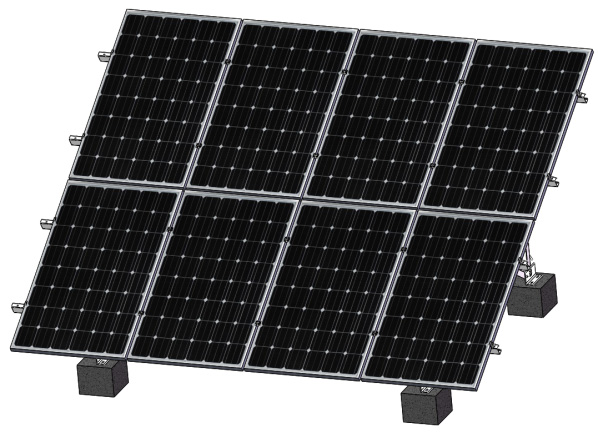

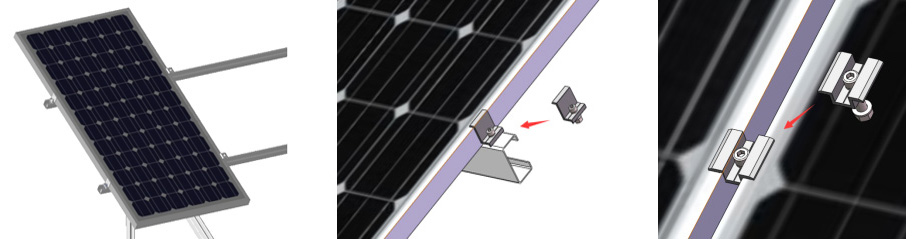

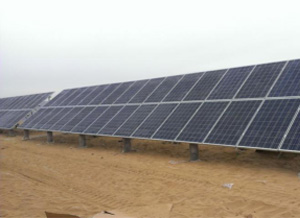

將組件平鋪在軌道上,按方案設計的位置安裝太陽能電池板,用側壓塊組件和中壓塊組件固定。如下圖所示
