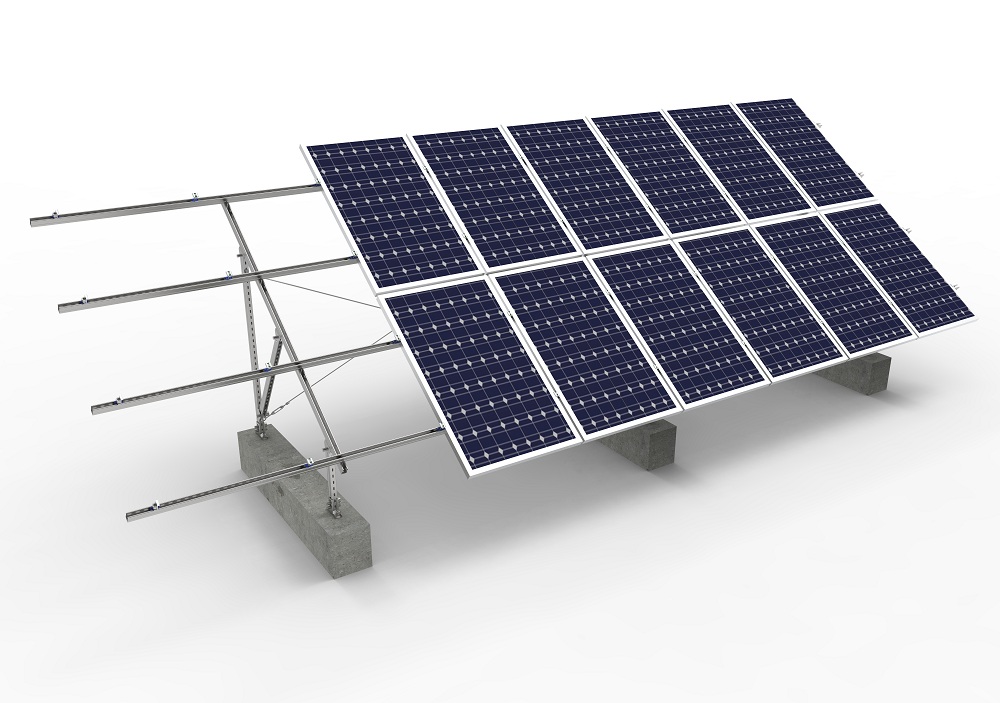

鍍鋅鋼安裝解決方案（U形）
碳鋼支架系統適用于廣闊的水平地面上，支加系統采用熱鍍鋅碳鋼材料，所以支架整體穩定性強，抗風抗雪能力強。對于不同的地基解決方案，支架系統可以通過預埋的地腳螺栓固定在水泥基礎上，也可以直接通螺旋地樁固定在地面上。該系統設計靈活，結構多樣化，適用范圍廣。
技術參數******抗風承載力：52m/s
******抗雪承載力：1.5KN/m2
跨距范圍：0.6-3.2m
系統安裝角度偏差：±2°
設計標準：AS/NZS1170 ASCE 7-05 DIN1044
GB50797-2012 GB 50017-2003 鋼結構設計規范等
******抗雪承載力：1.5KN/m2
跨距范圍：0.6-3.2m
系統安裝角度偏差：±2°
設計標準：AS/NZS1170 ASCE 7-05 DIN1044
GB50797-2012 GB 50017-2003 鋼結構設計規范等
性能參數安裝場地：平屋頂或者水平地面
主體材質：Q235B
緊固件材質：SUS304或熱鍍鋅鋼
適用組件：有框或者無框
適用排布方式：縱排或者橫排
質保年限：10年
主體材質：Q235B
緊固件材質：SUS304或熱鍍鋅鋼
適用組件：有框或者無框
適用排布方式：縱排或者橫排
質保年限：10年
產品特點
- 兼容性強
碳鋼支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。 - 安全可靠
碳鋼支架系統主要采用熱鍍鋅碳鋼材料，有效的防止被腐蝕及氧化。支架整體結構穩定性好，抗風，抗雪，抗震能力強，具有安全可靠的特性。 - 價格低廉
碳鋼支架主體材料采用熱鍍鋅碳鋼材料，價格比傳統的鋁合金具有很大的優勢。
安裝說明
一、安裝預裝支架

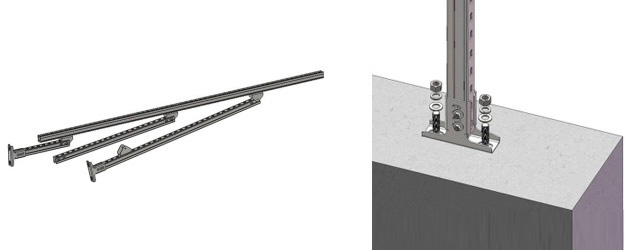

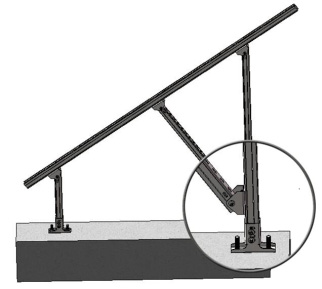

將預裝支架展開并固定在預埋好螺栓的水泥基礎上。如圖1（左圖），圖2（中圖）； 將斜支撐固定在后立柱上，并鎖緊支架上的螺栓。如圖3（右圖）。
二、安裝橫梁和后拉桿

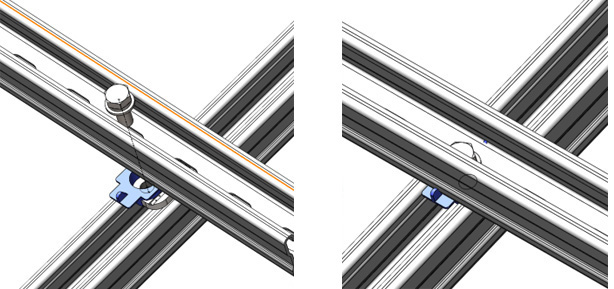

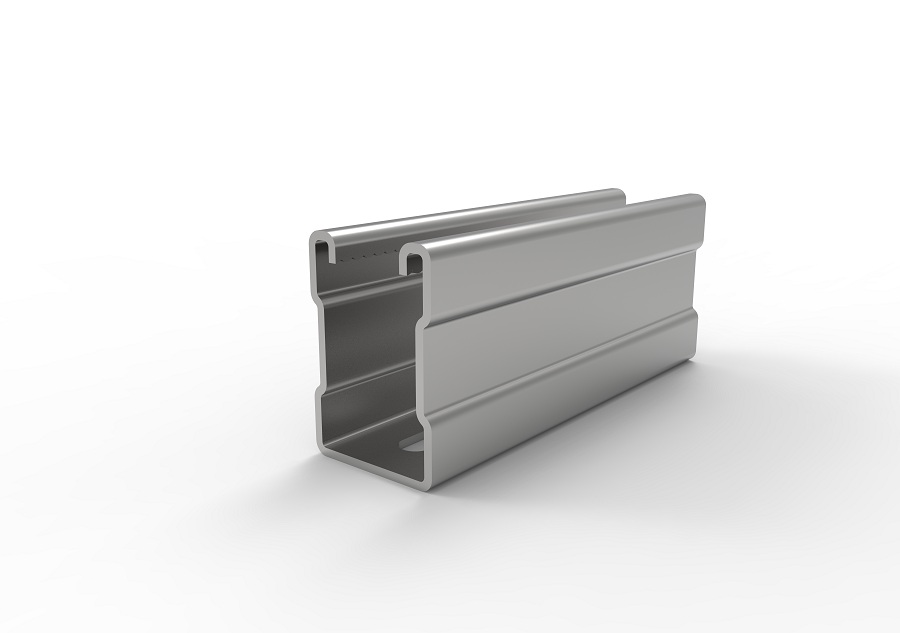

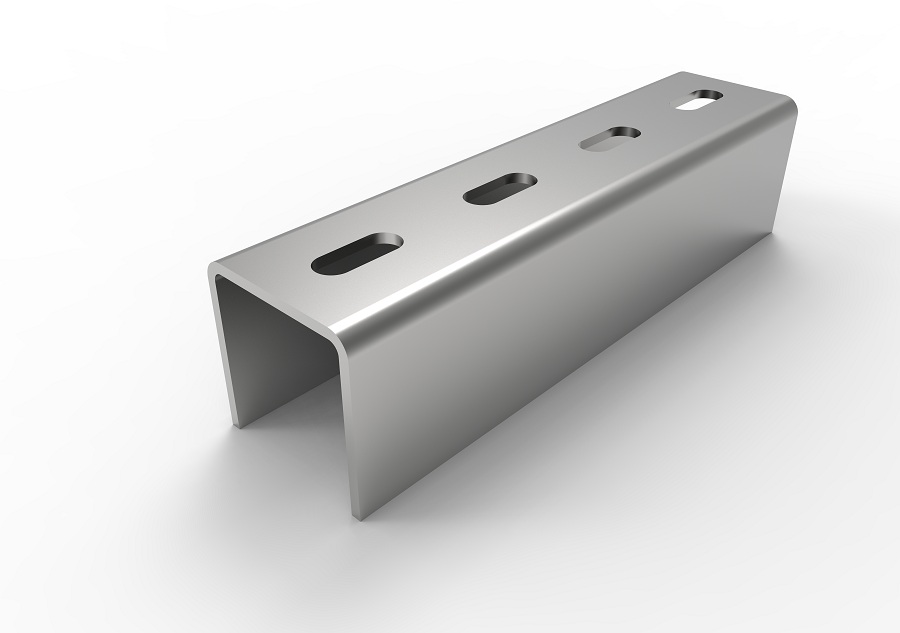

將橫梁開口朝上平放在支架的縱梁上，調好尺寸距離，使用M10*25的螺栓和塑翼螺母將軌道固定在縱梁上。如圖4，圖5

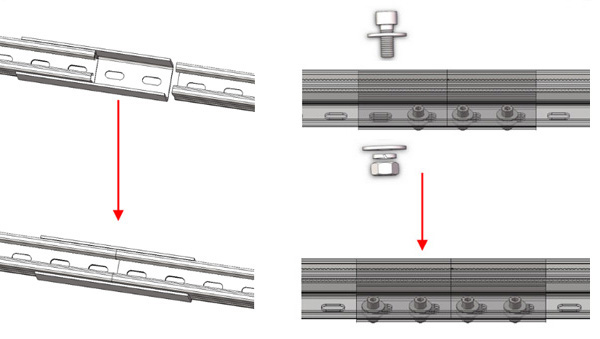

如果軌道長度不夠，可以用軌道連接件和4套M10*25的螺栓把多根軌道串連成一整體。如圖6

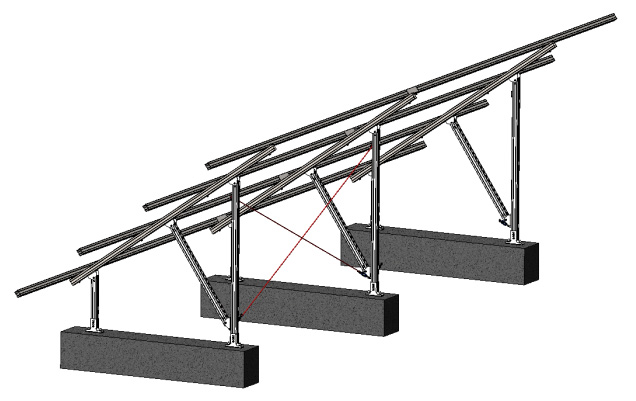

安裝完軌道后，將后拉桿交叉安裝到支架的后立柱上。鎖緊后拉桿的螺母，使后拉桿處于拉緊狀態。如圖7
三、安裝組件

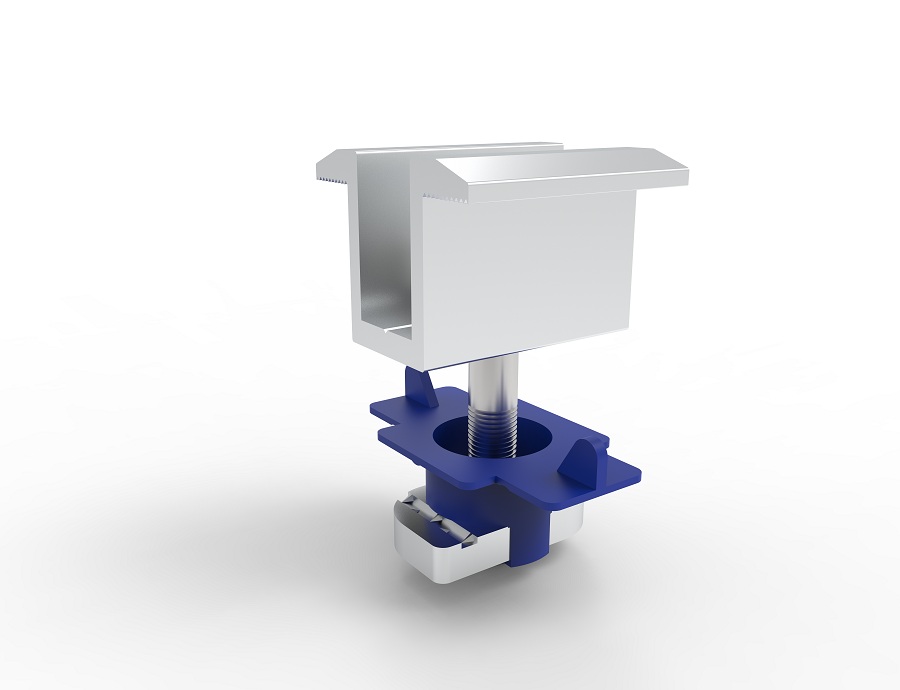

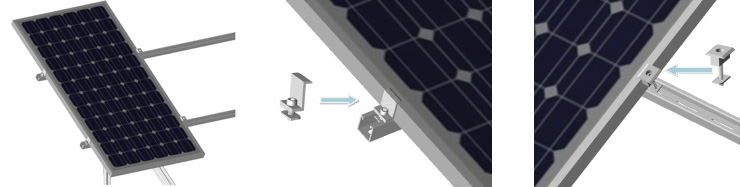

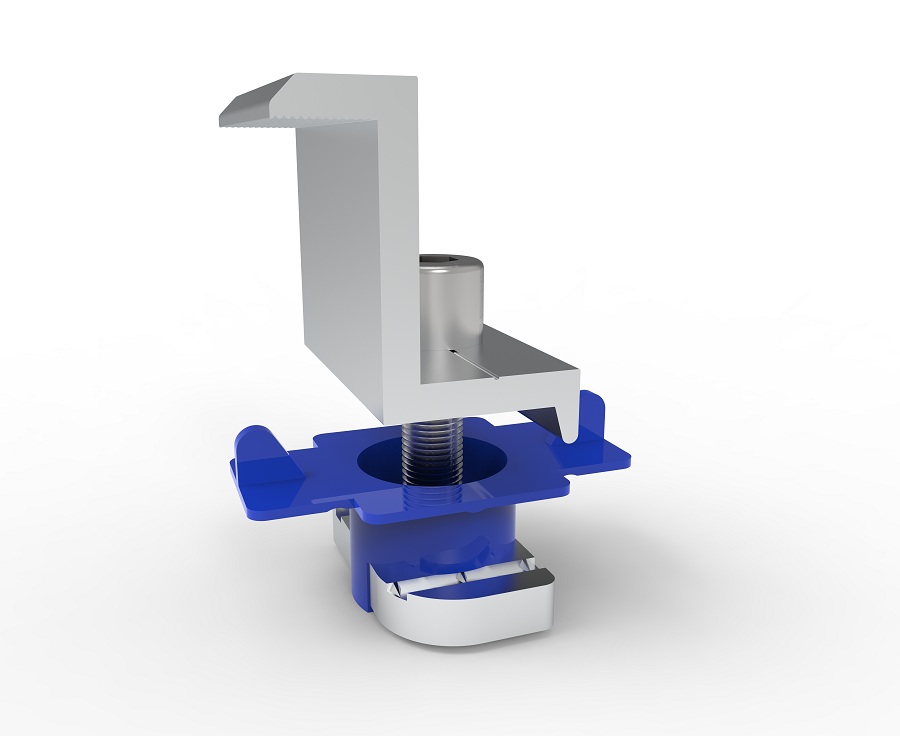

將組件平鋪在軌道上，按方案設計的位置安裝太陽能電池板，用側壓塊組件和中壓塊組件固定。如下圖所示

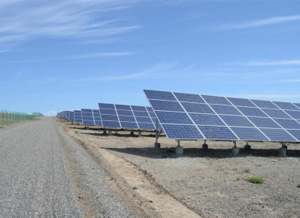

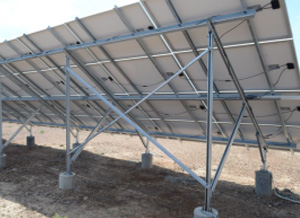

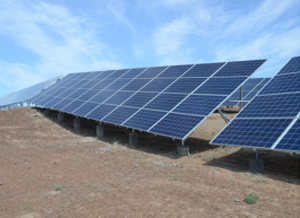

案例展示
