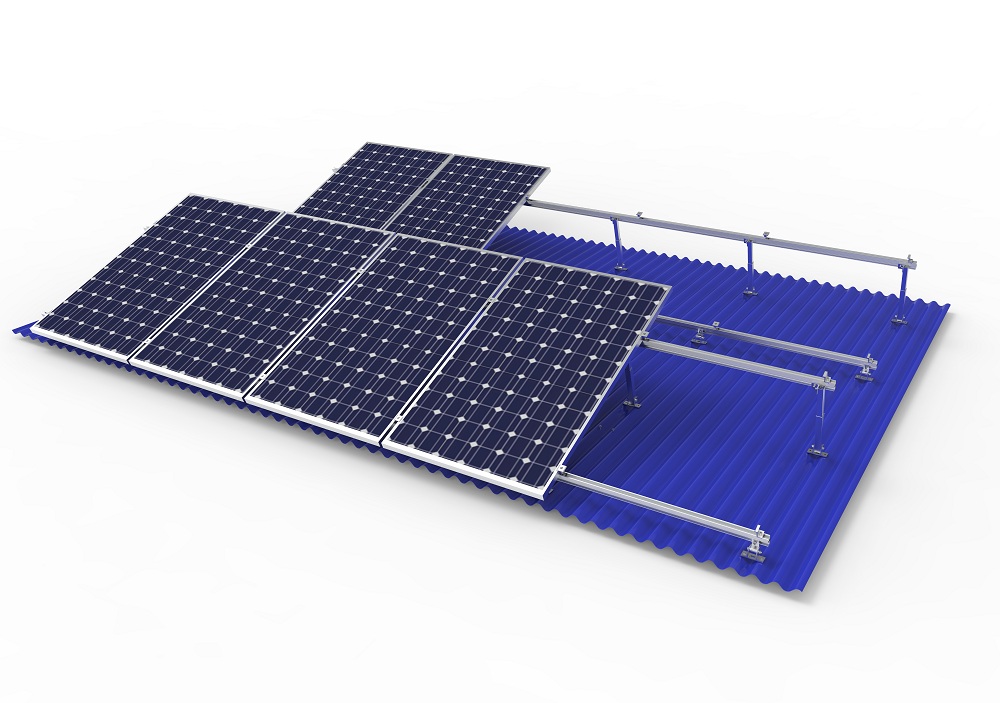

可調系統安裝解決方案
通盛達可調腳支架系統適用于將各種常見的有框太陽能組件,支架以特定角度固定在彩鋼瓦屋頂上。該系統可調角度分為10-15度,15-30度,30-60度。系統采用高強度鋁合金結構件,重量輕,強度好,耐腐蝕性強,外觀美觀。系統安裝時可以進行角度調節,用戶可根據當經緯度,選用最優的安裝角度。
技術參數
******抗風承載力:42m/s
******抗雪承載力:1KN/m2
跨距范圍:0.6-2.5m
系統安裝角度偏差:±2°
可調節角度:10-15,15-30,30-60
設計標準:AS/NZS1170  ASCE 7-05  DIN1044等
性能參數
安裝場地:彩鋼瓦屋頂
主體材質:AL6005-T5
緊固件材質:SUS304
適用組件:有框
適用排布方式:縱排
質保年限:10年

產品特點

  • 可進行角度調整
    支架系統可進行角度調整,當季節改變時,適當?shù)恼{(diào)整系統角度,保證組件有較好的日照量,提高組件的發電效率。
  • 安裝便捷
    精心設計的支架與組件無需在現場切割與焊接,現場安裝工序少,有效的提高安裝效率。
  • 兼容性強
    可調節支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。
  • 1.jpg
    安全可靠
    支架系統采用的是優質的鋁合金和不銹鋼材質,有效的防止被腐蝕及氧化。產品可循環使用,減少對環境的污染。整體結構充分考慮到承重,抗風,抗雪,抗震等因素,并經過計算和測試,以保證安全可靠。

安裝說明

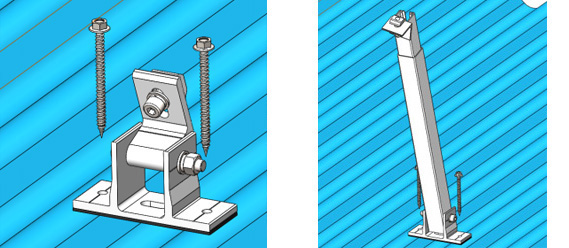

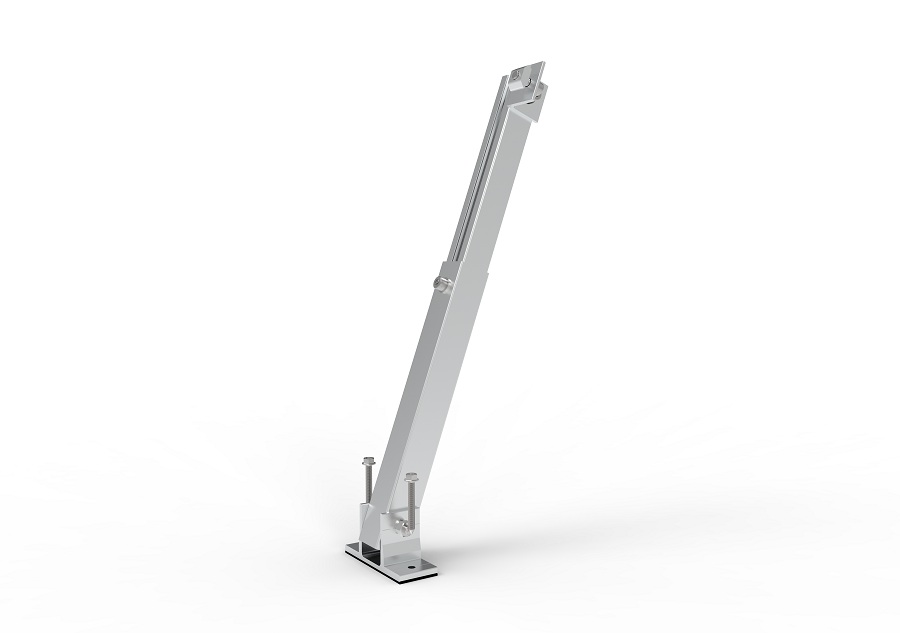

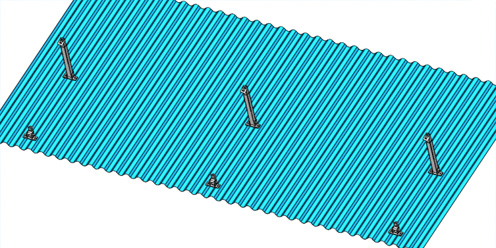

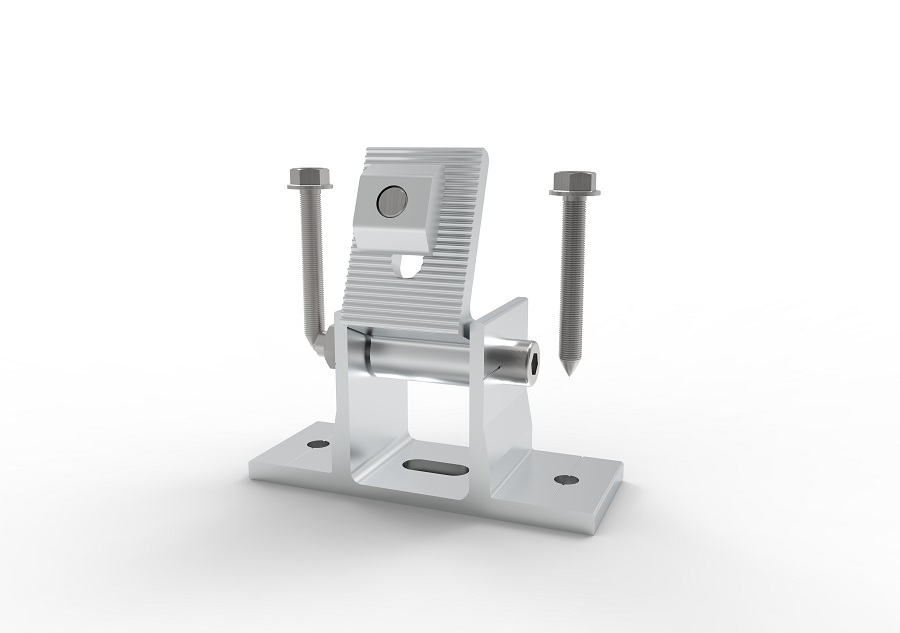

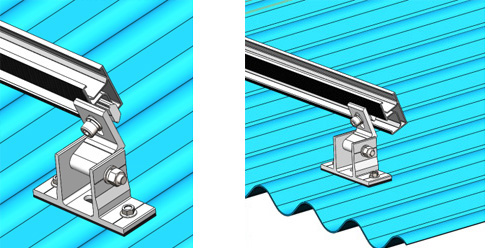

一、安裝前腳和后支撐

將前腳和后支撐通過木螺釘固定在彩鋼瓦的瓦脊上。如圖1,圖2,圖3


1.jpg        1.jpg

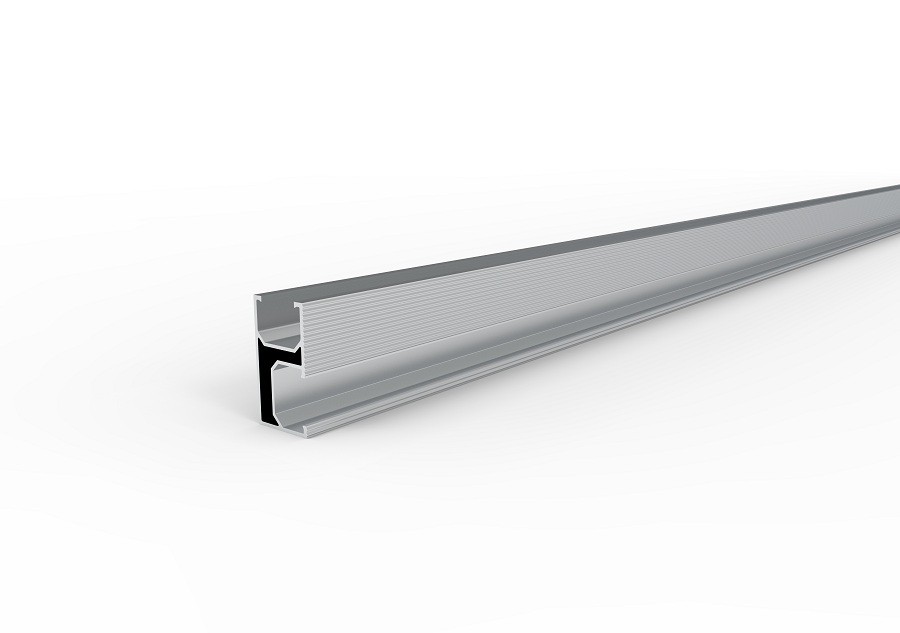

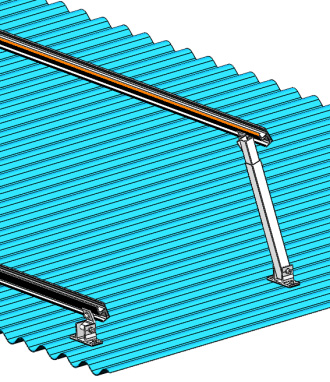

二、安裝軌道

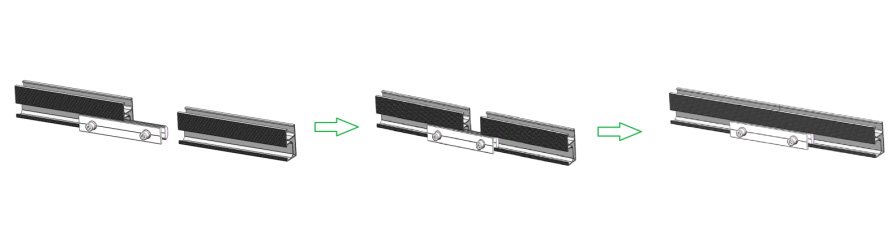

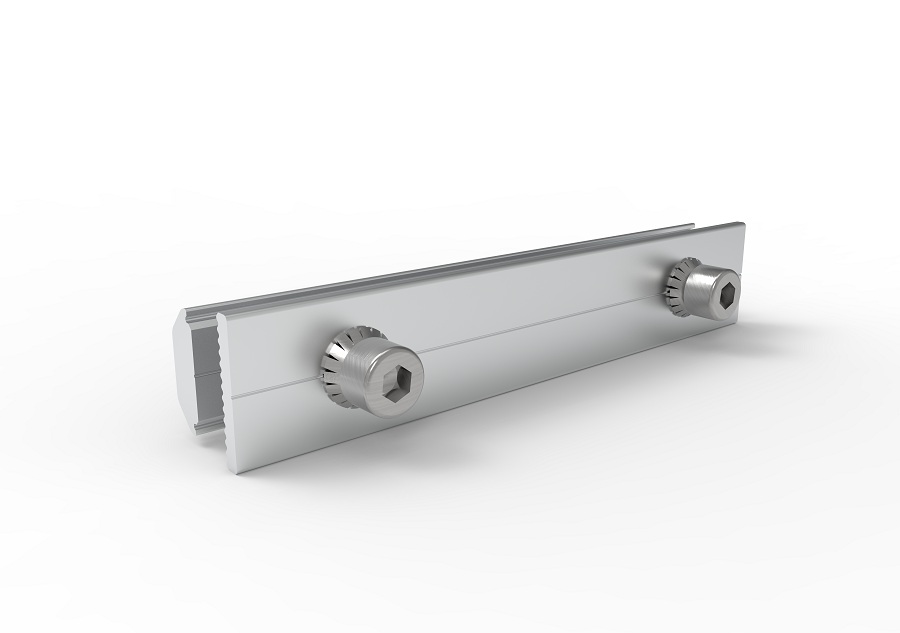

把軌道對著掛鉤上的卡塊,向內滑入,調整好距離并鎖緊螺柱,固定好軌道。如果軌道長度是不夠,則要通過軌道連接件把多根軌道連接在一起。如圖4,圖5,圖6,圖7


1.jpg             1.jpg

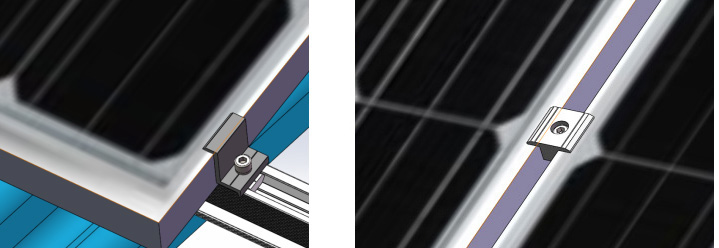

三、安裝組件

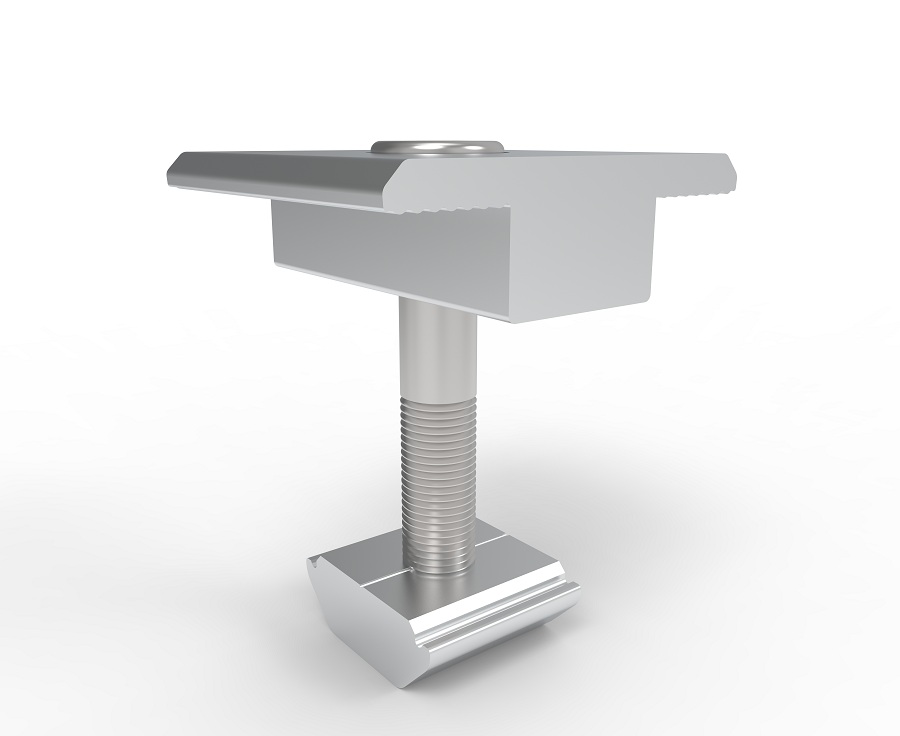

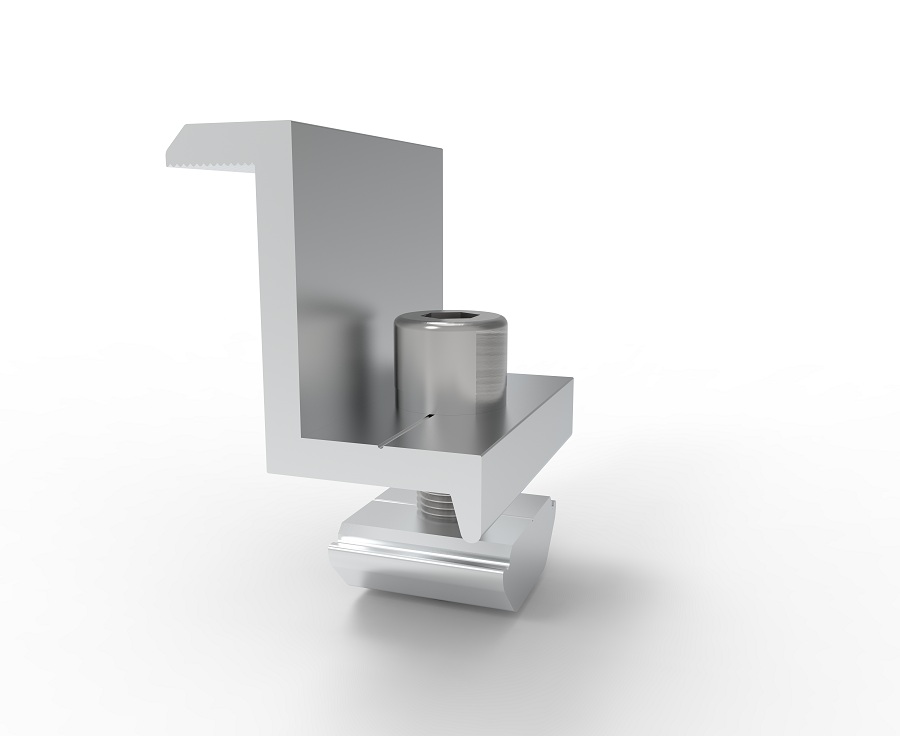

用側壓和中壓將組件固定在軌道。如圖8,圖9

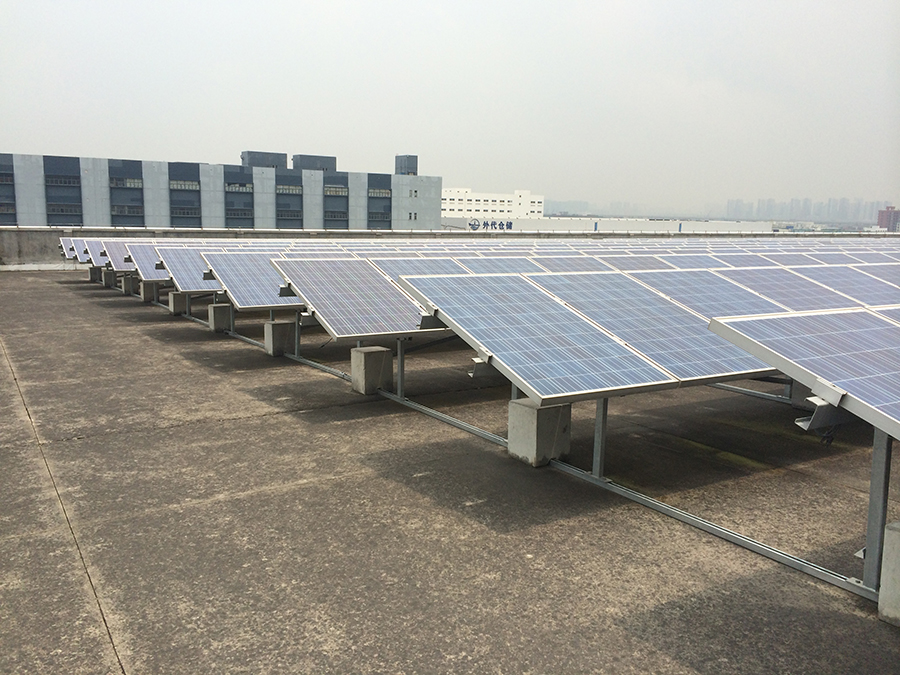

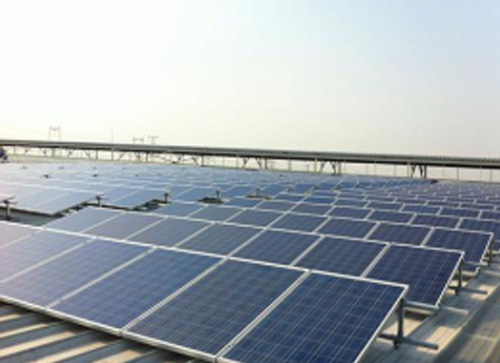

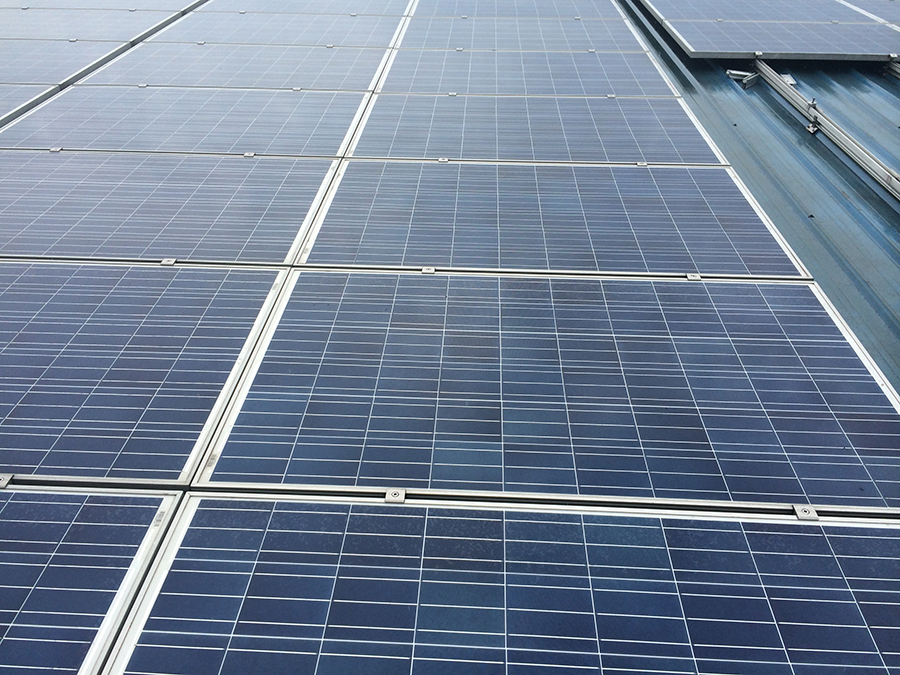

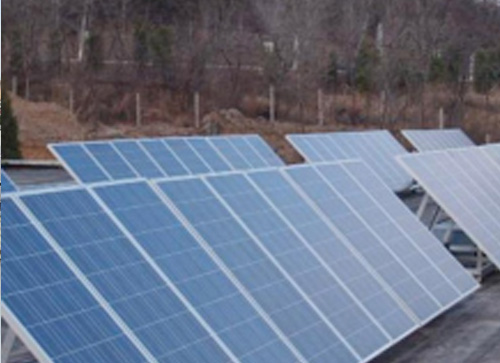

案例展示
