鐵皮屋頂梯形安裝解決方案

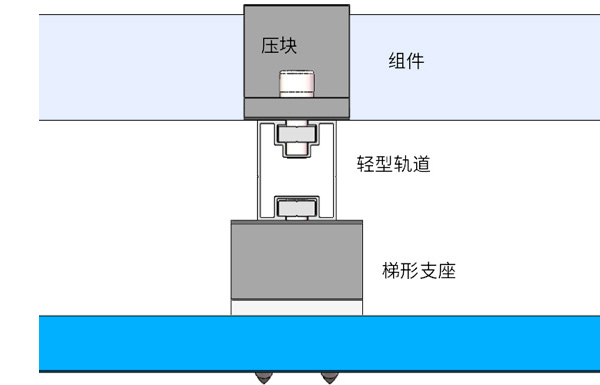

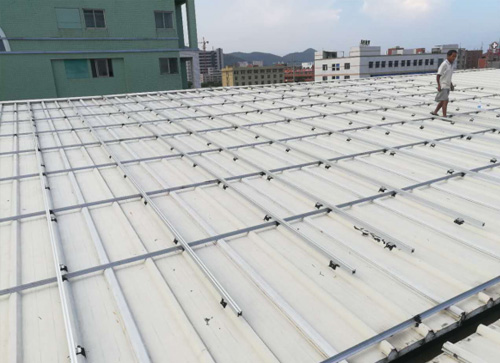

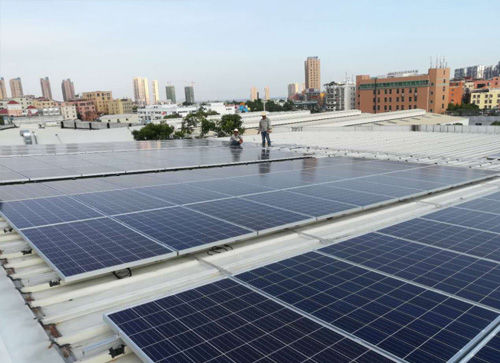

梯形支座適用梯形彩鋼瓦上,也是通盛達根據核梯形彩鋼瓦的形狀而設計一種支座。梯形彩鋼瓦支架系統適用于廠房或倉庫等大面積的梯形式彩鋼瓦屋頂,支座需通過自攻釘固定在屋頂上。之后上接鋁合金軌道用于支撐太陽能組件,用中側壓塊將組件固定軌道上。這種設計結構簡易,堅固耐用。
技術參數
******抗風承載力:45m/s
******抗雪承載力:0.8KN/m2
跨距范圍:0.1-1.8m
壓塊標準長度:40mm
設計標準:AS/NZS1170 ASCE 7-05 DIN1044等
******抗雪承載力:0.8KN/m2
跨距范圍:0.1-1.8m
壓塊標準長度:40mm
設計標準:AS/NZS1170 ASCE 7-05 DIN1044等
性能參數
安裝場地:屋頂
主體材質:AL6005-T5
緊固件材質:SUS304
適用組件:有框或無框
適用排布方式:縱排或者橫排
質保年限:10年
主體材質:AL6005-T5
緊固件材質:SUS304
適用組件:有框或無框
適用排布方式:縱排或者橫排
質保年限:10年
支架系統零部件
產品特點
- 安裝便捷精心設計的卡塊可以從任何位置安裝到軌道上。產品預安裝出廠,安裝支架時無需在現場切割與焊接,現場安裝工序少,有效的提高安裝效率。
- 兼容性強支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。
- 安全可靠系統支架采用的是優質的鋁合金和不銹鋼材質,有效的防止被腐蝕及氧化。產品可循環使用,減少對環境的污染。整體結構充分考慮到承重,抗風,抗雪,抗震等因素,并經過計算和測試,以保證安全可靠。
安裝說明
一、安裝梯形支座

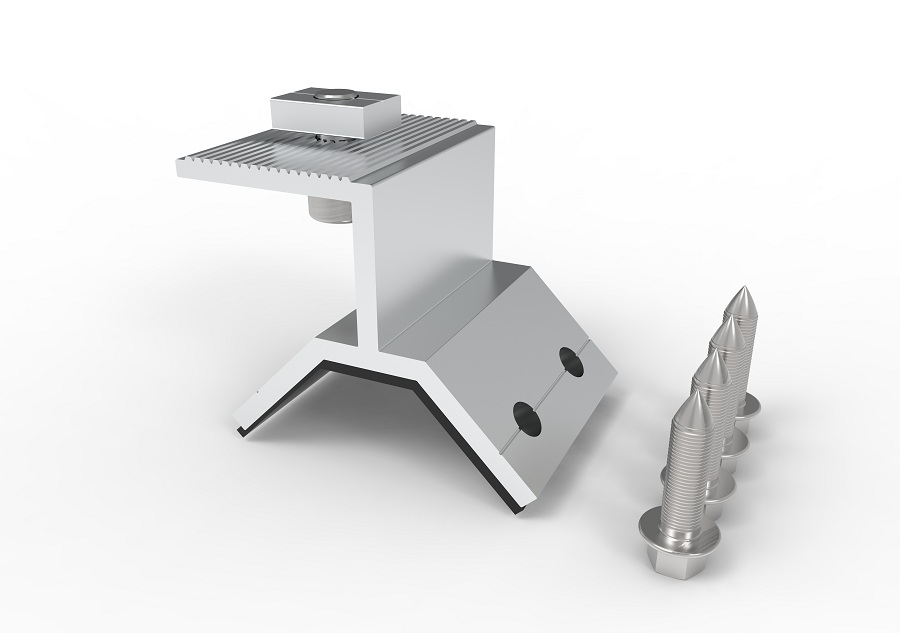

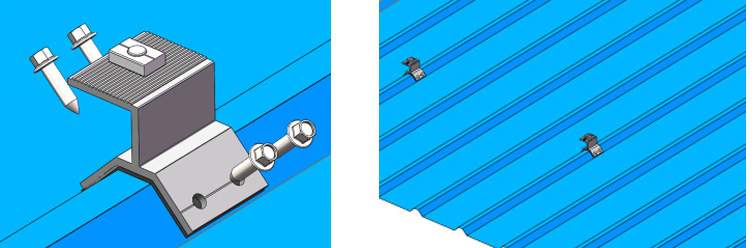

按照方案將梯形支座用4顆自攻釘固定在彩鋼瓦的瓦脊上。如圖1,圖2
二、安裝輕型軌道

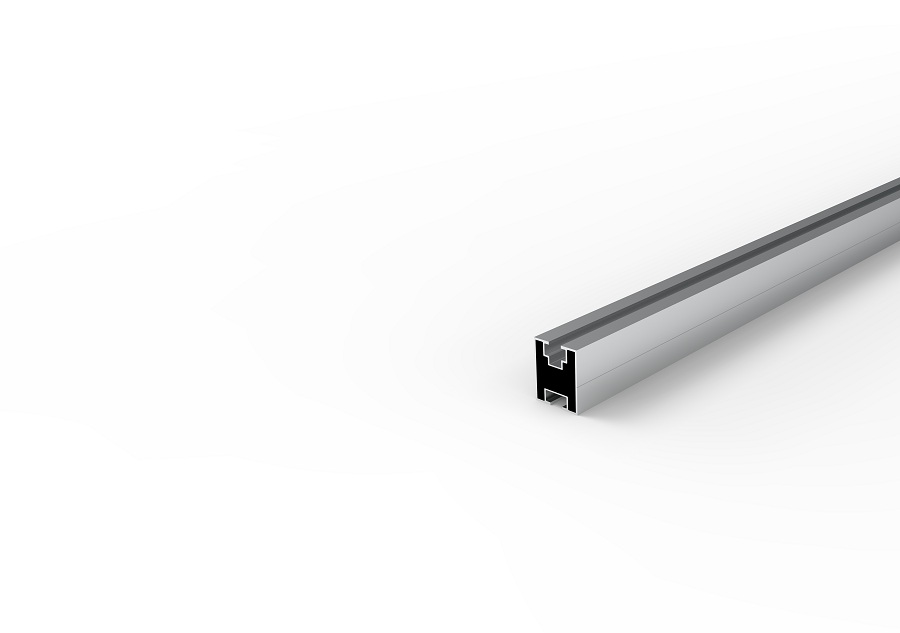

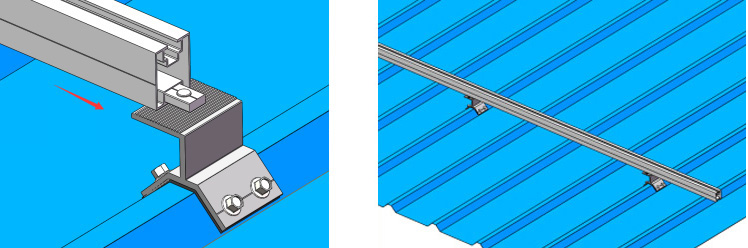

將輕型軌道口對著支座上的鋁螺母并向里滑,直到輕型軌道端口跟支座的距離達到方案的距離尺寸,并鎖緊支座上的螺栓,固定好輕型軌道。如圖3,圖4

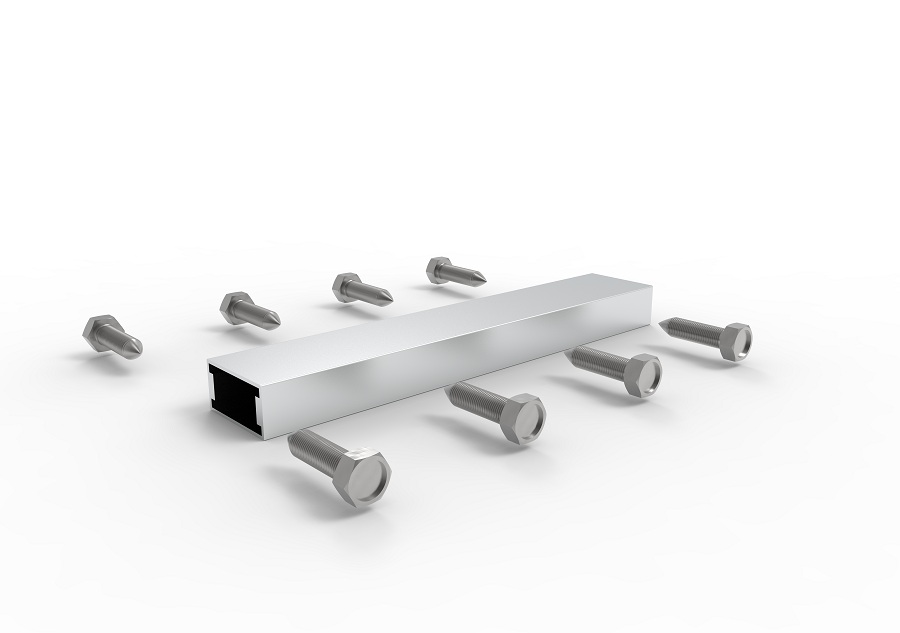

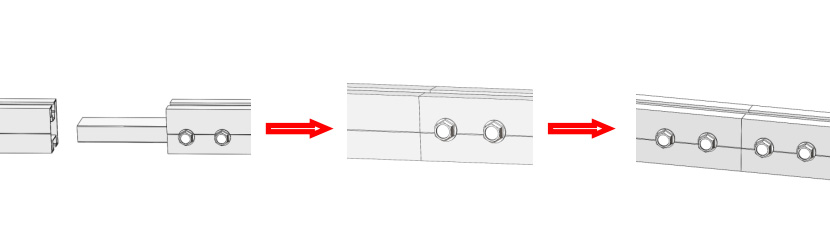

如果輕型軌道的長度不夠,請根據方案使用輕型軌道連接件把多根輕型軌道連接在一起。如圖5
三、安裝組件

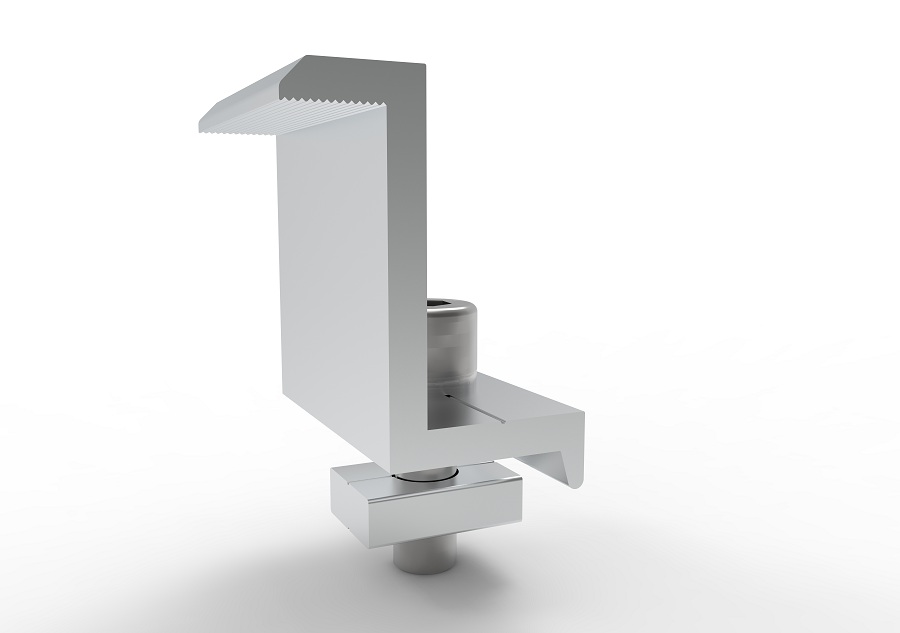

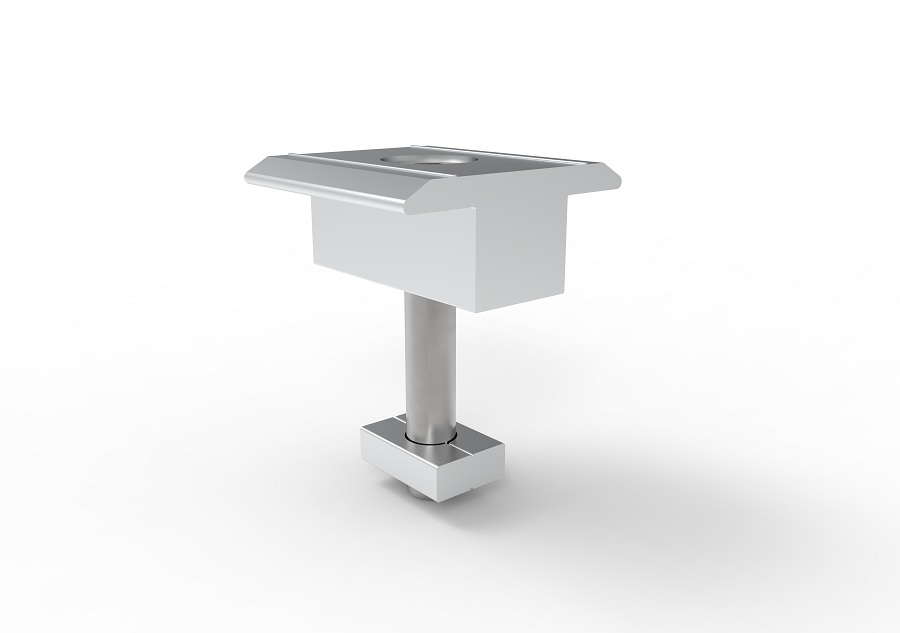

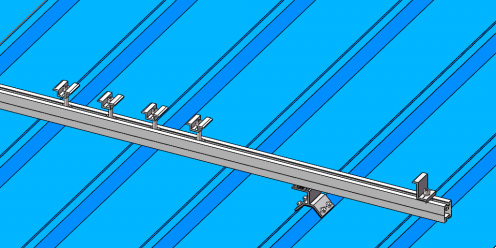

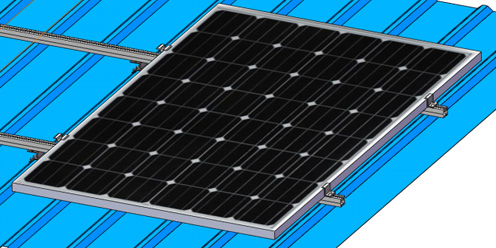

安裝組件之前,應該把單元內的中壓和側壓滑入到輕型軌道內。如圖6(左圖);調整中壓塊的位置并放置組件,鎖緊中壓側壓。如圖7(右圖)。
