全鋁地面安裝解決方案
鋁型材地面支架系統采用鋁材,可安裝在混凝土地基或螺旋地樁上。適用于開闊的地面,條件允許也可以安裝在水泥平屋頂上。它是特點是重量輕,結構堅固,可回收材料。渤盛鋁型材地面支架出廠時已預裝,安裝時直接展開支架系統就可以安裝軌道組件等,現場安裝工序少,有效的提高安裝效率。
技術參數
******抗風承載力:52m/s
******抗雪承載力:1.5KN/m2
跨距范圍:2.5-3.8m
系統安裝角度偏差:±2°
設計標準:AS/NZS1170  ASCE 7-05  DIN1044等
性能參數
安裝場地:平屋頂或者水平地面
主體材質:AL6005-TH
緊固件材質:SUS304
適用組件:有框或者無框
適用排布方式:縱排或者橫排
質保年限:10年

產品特點

  • 安裝便捷
    精心設計的支架與組件無需在現場切割與焊接,現場安裝工序少,有效的提高安裝效率。
  • 兼容性強
    可調節支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。
  • 安全可靠
    支架系統采用的是優質的鋁合金和不銹鋼材質,有效的防止被腐蝕及氧化。產品可循環使用,減少對環境的污染。整體結構充分考慮到承重,抗風,抗雪,抗震等因素,并經過計算和測試,以保證安全可靠。

安裝說明

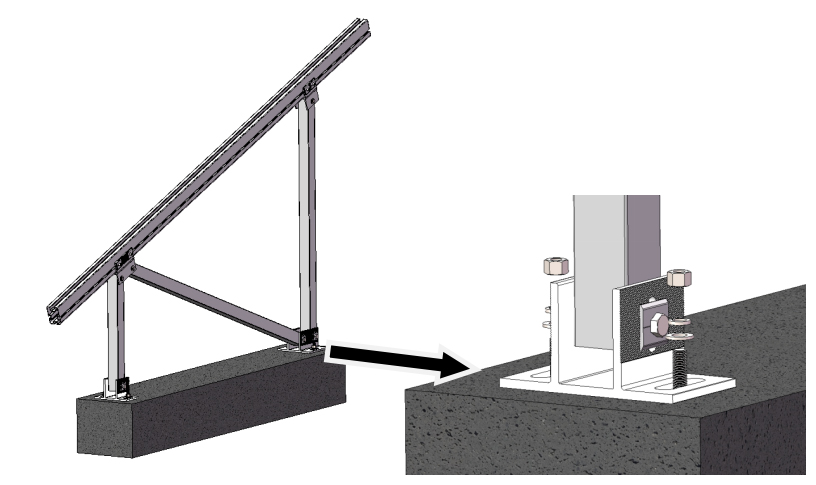

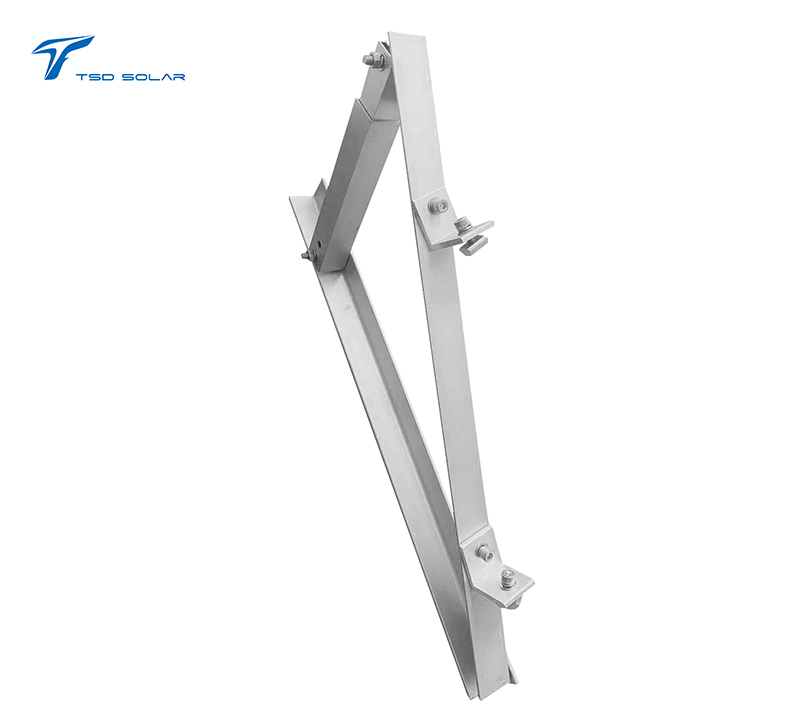

一、安裝鋁支架

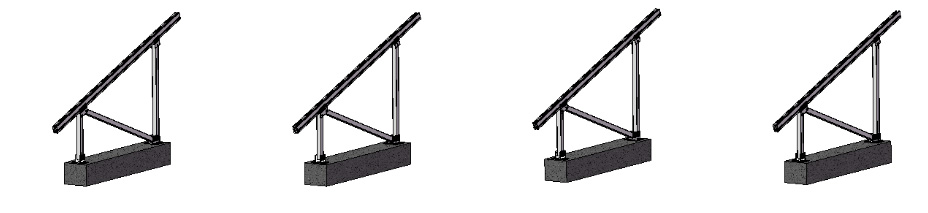

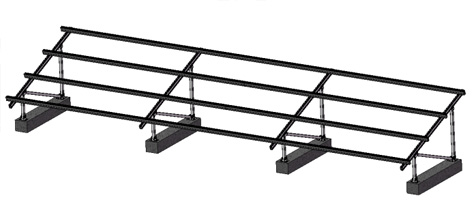

展開預組裝好的地面鋁支架,將支架安裝在預埋好螺栓的水泥基礎上,將整個單元內支架的對齊,并鎖緊螺栓。

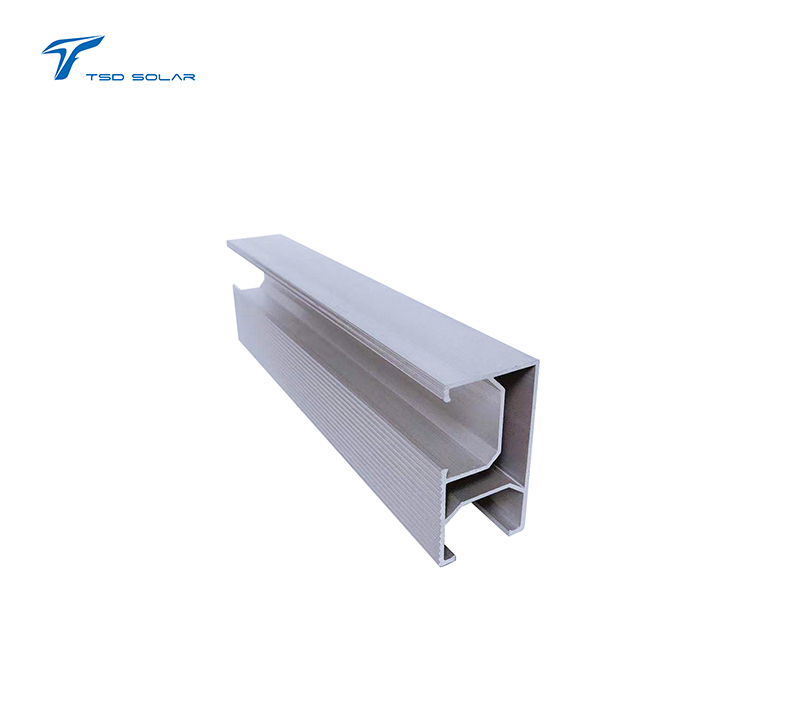

二、安裝地面軌道

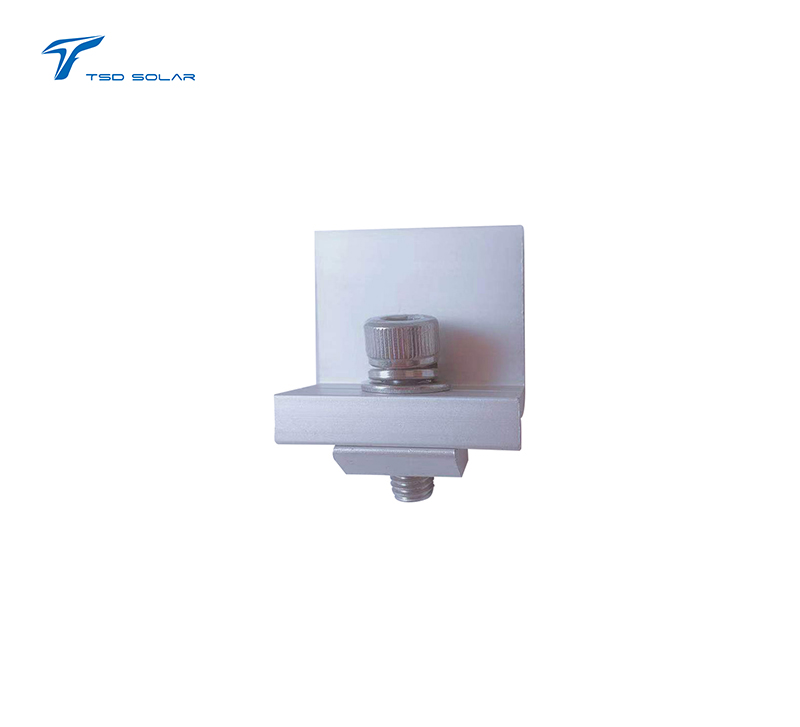

將地面軌道平鋪在鋁支架的縱梁上,調整好軌道的位置并用軌道壓塊固定在鋁支架上。如圖4、圖5。


1.jpg          1.jpg

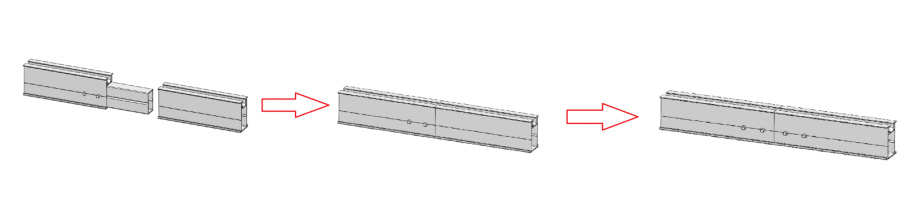

如果軌道長度是不夠,則要通過軌道連接件把多根軌道連接在一起。如圖6

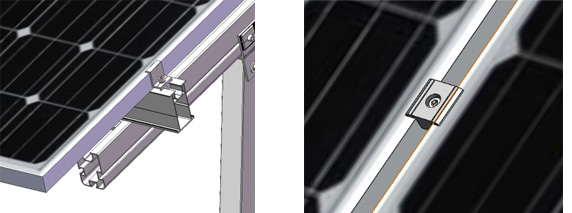

三、安裝組件

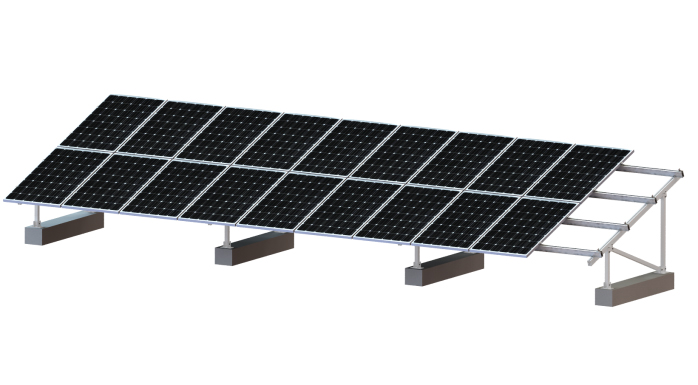

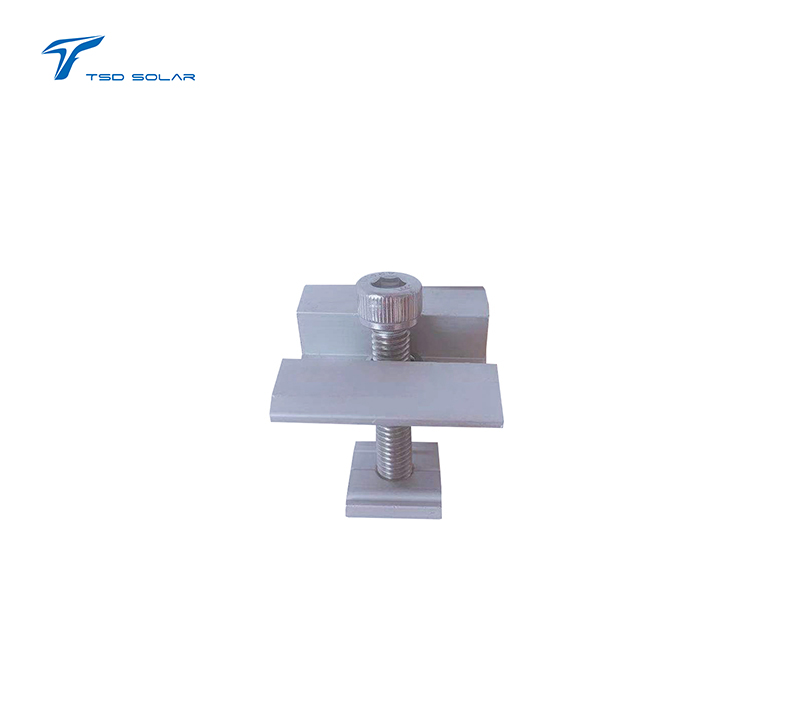

將組件平鋪在軌道上,調好尺寸,用側壓塊和中壓塊將組件固定。如圖7,圖8

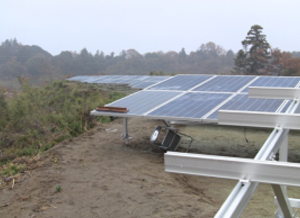

案例展示
