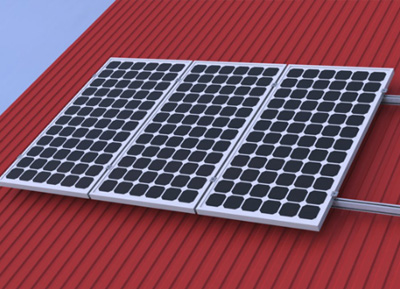

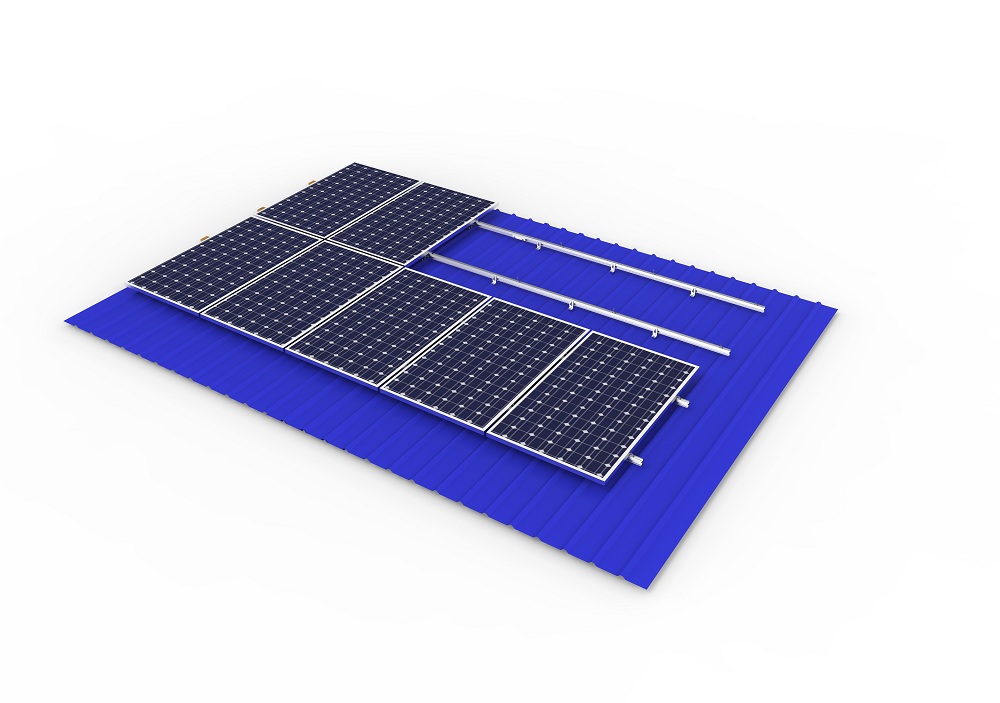

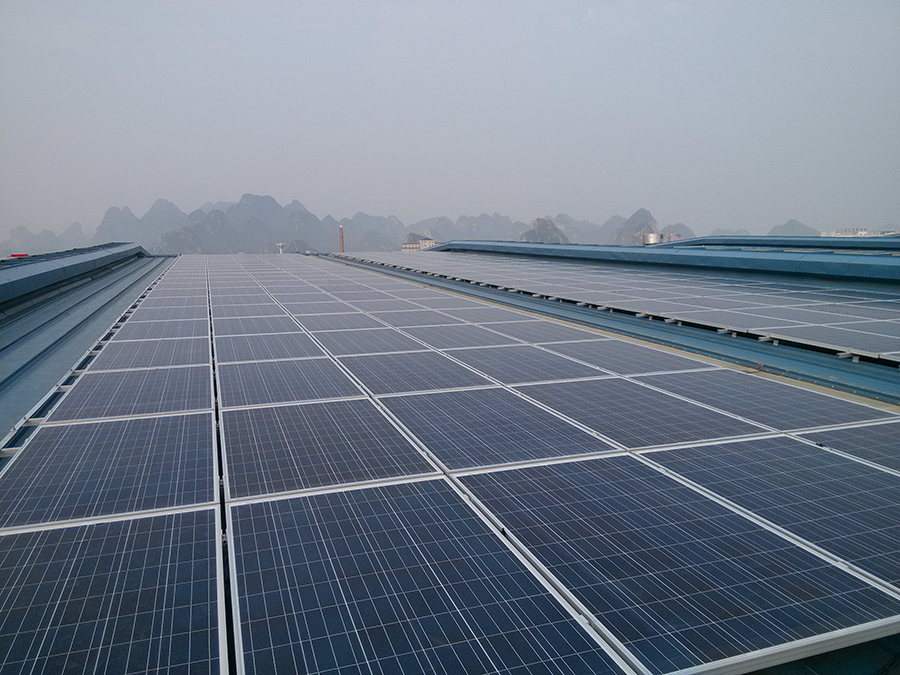

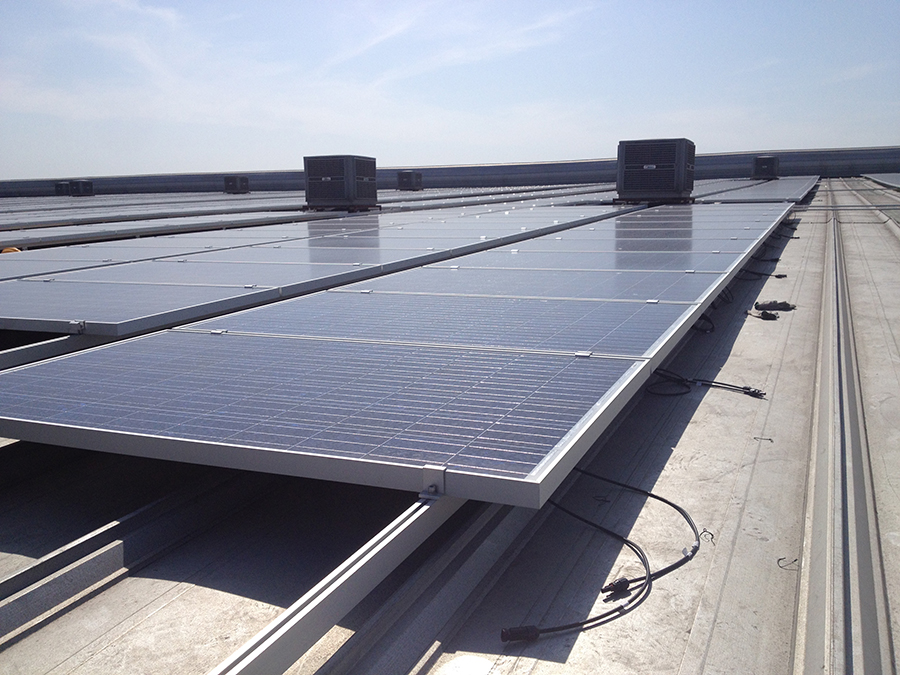

屋頂L腳安裝解決方案
通盛達彩鋼瓦屋頂L腳支架系統設計具有極大的靈活性,適用于商業和住宅彩鋼瓦屋頂太陽能系統。 它適用于有框組件和無框組件安裝到傾斜的屋頂。系統產品有創新軌道和D型卡塊設計使安裝更加方便快捷。 高度預裝配和定制解決方案,節省您的安裝時間和金錢。
技術參數
******抗風承載力:45m/s
******抗雪承載力:0.8KN/m2
跨距范圍:0.1-1.8m
壓塊標準長度:40mm
設計標準:AS/NZS1170 ASCE 7-05 DIN1044等
******抗雪承載力:0.8KN/m2
跨距范圍:0.1-1.8m
壓塊標準長度:40mm
設計標準:AS/NZS1170 ASCE 7-05 DIN1044等
性能參數
支架系統零部件
產品特點
- 安裝便捷通盛達自主開發設計的夾具,只需用簡單的工具就可輕松安裝。安裝僅需加緊瓦脊和鎖緊螺栓,兩個動作。大大降低安裝難度,縮短了工時。
- 專用性強夾具適用于特定的瓦脊。 專業的結構設計,使支座與瓦脊配合完美無缺。不會對瓦脊造成任何損壞,******程度保持瓦脊原樣。無需穿孔或改造瓦脊,避免了滲漏現象出現。并保證了瓦脊的排雨功效,完美的與瓦脊合為一體。
- 兼容性強夾具可以滿足不同規格的光伏組件的安裝需要??梢耘c其它設備組成完整的支架系統,是一個穩定的多功能的連接平臺。
- 精確度高夾具的長度精確至毫米。施工過程中,不因長度過長或過短進行第二次切割

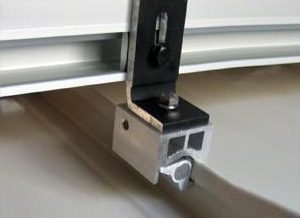

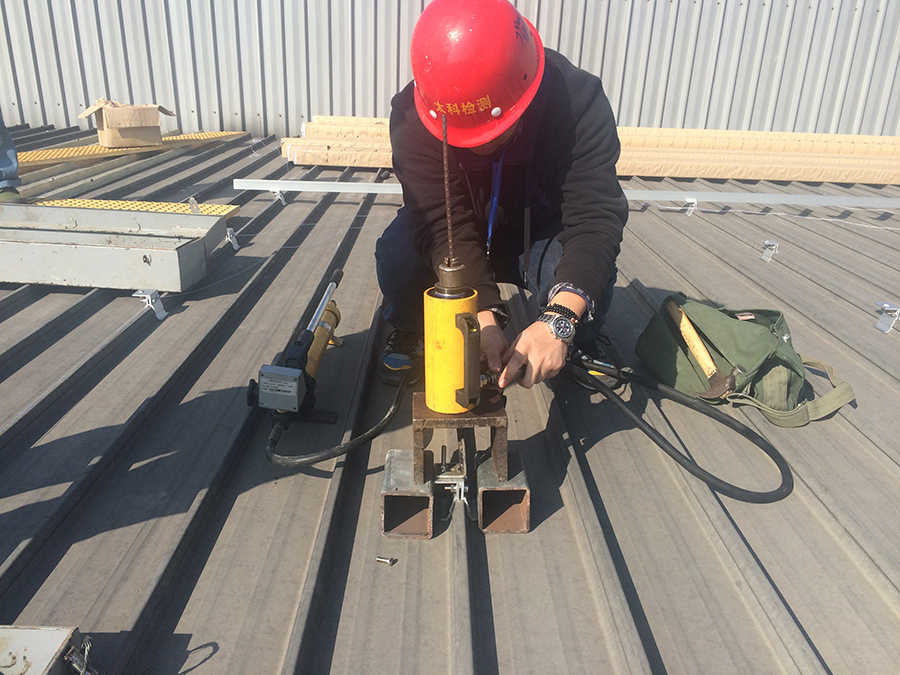

- 安全可靠夾具采用的是優質的鋁合金和不銹鋼材質,有效的防止被腐蝕及氧化。產品可循環使用,減少對環境的污染。整體結構充分考慮到承重,抗風,抗雪,抗震等因素,并經過計算和測試,以保證安全可靠。
安裝說明
一、安裝L腳

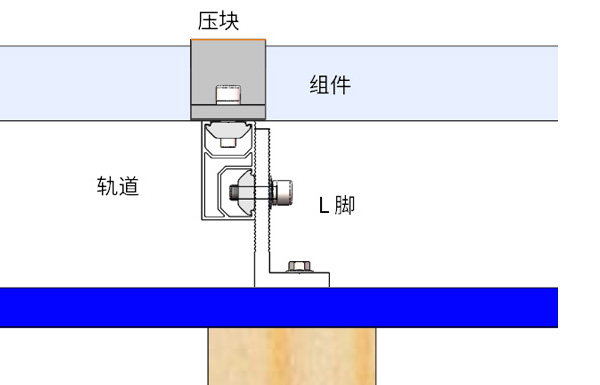

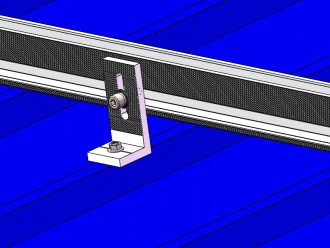

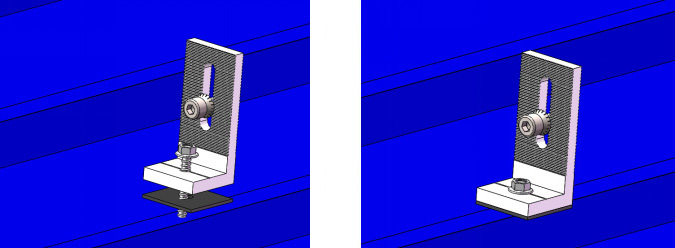

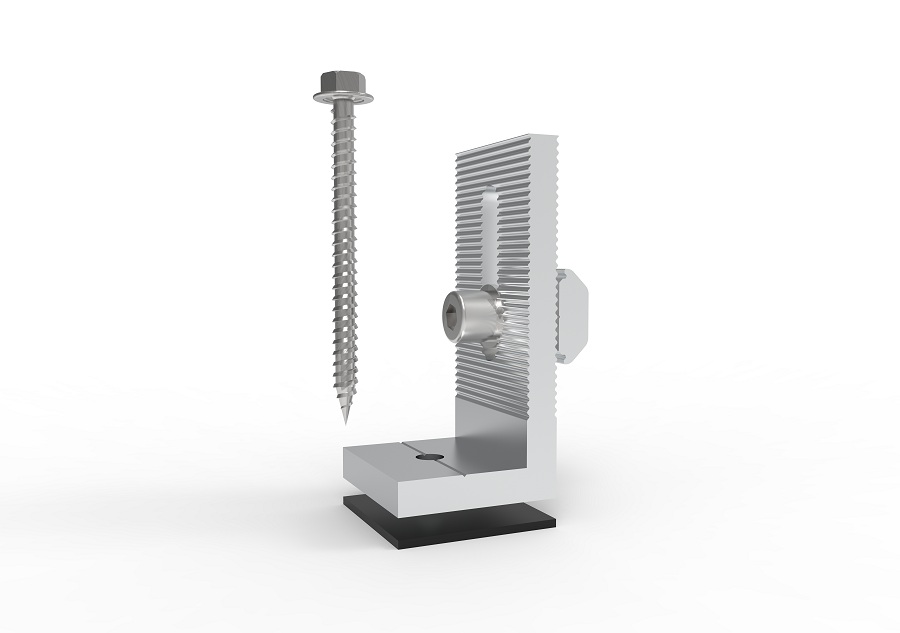

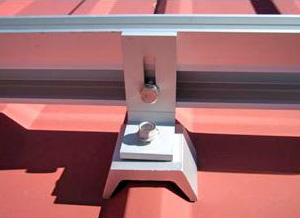

通過木螺釘將L腳固定在彩鋼瓦的瓦脊上。注:為了防止屋頂漏水,請務必把L腳裝在彩鋼瓦的瓦脊上,千萬別安裝在彩鋼瓦的低處或者積水的地方,并同時在安裝處和L腳之間墊上防水橡膠墊。如圖1,圖2所示
二、安裝軌道

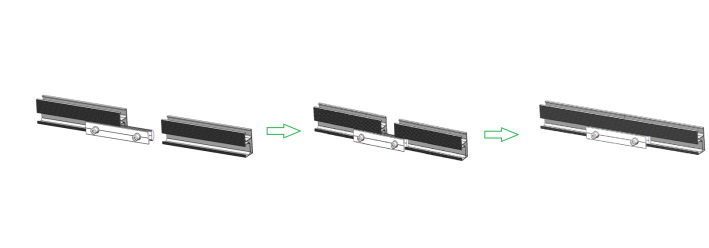

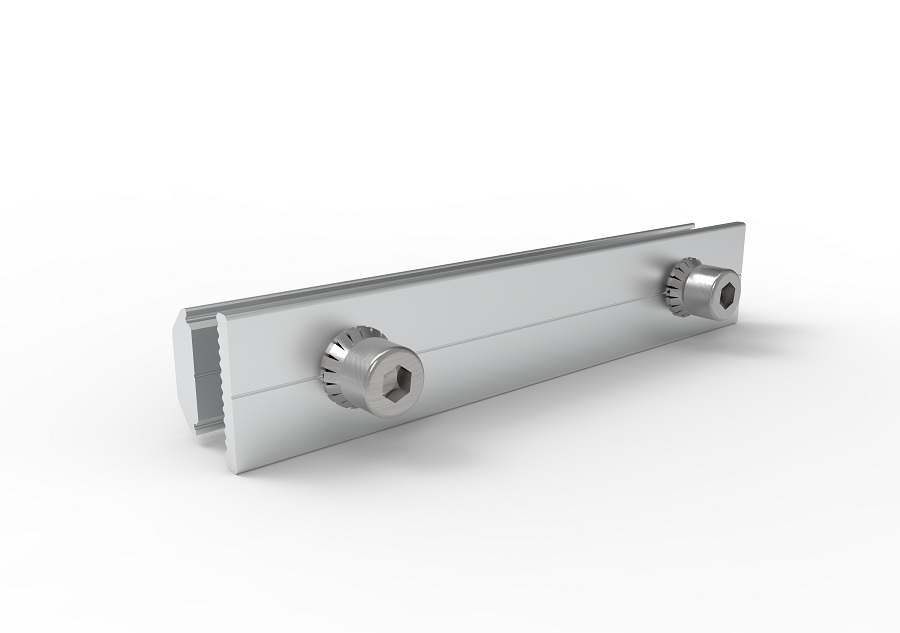

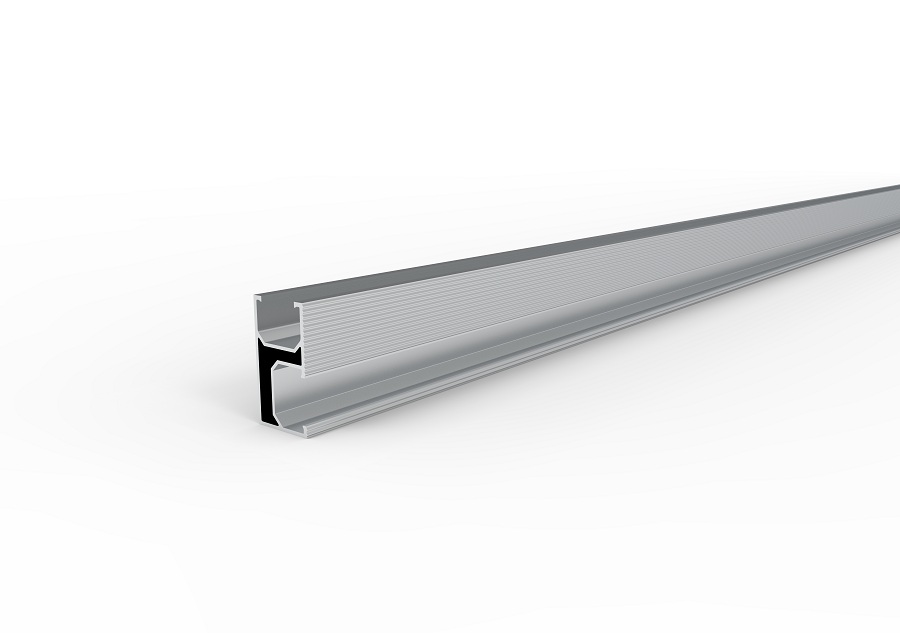

把軌道對著掛鉤上的卡塊,并向內滑入,調整好距離并鎖緊螺柱,固定好軌道。如果軌道長度是不夠,則要通軌道連接件把多根軌道連接在一起。安裝法如圖3,圖4
三、安裝組件

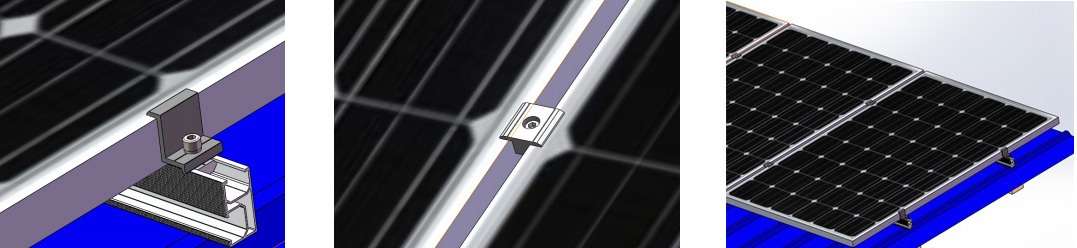

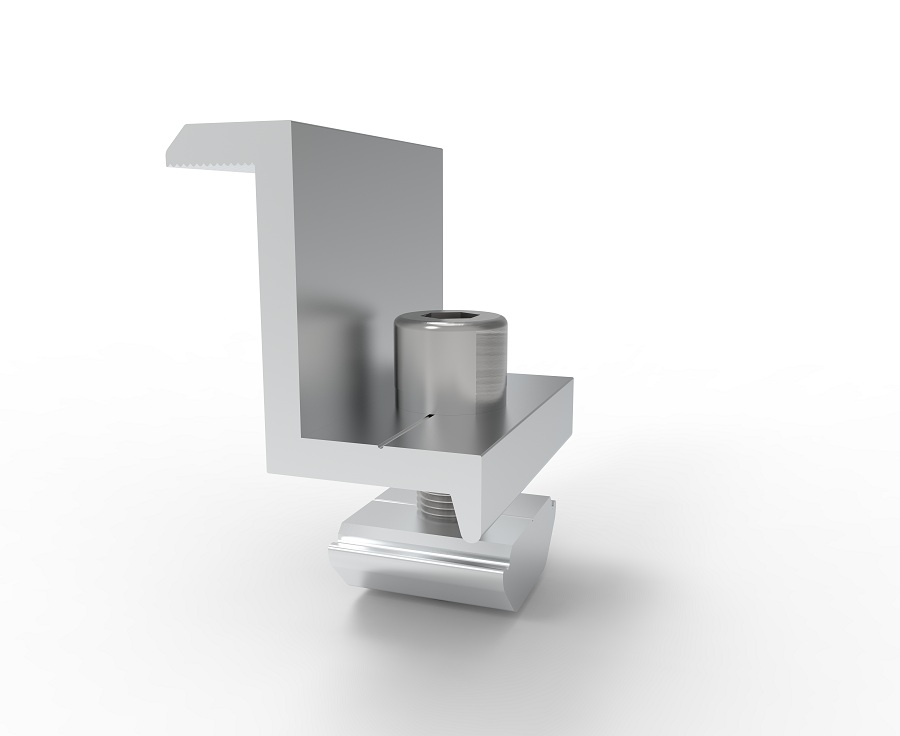

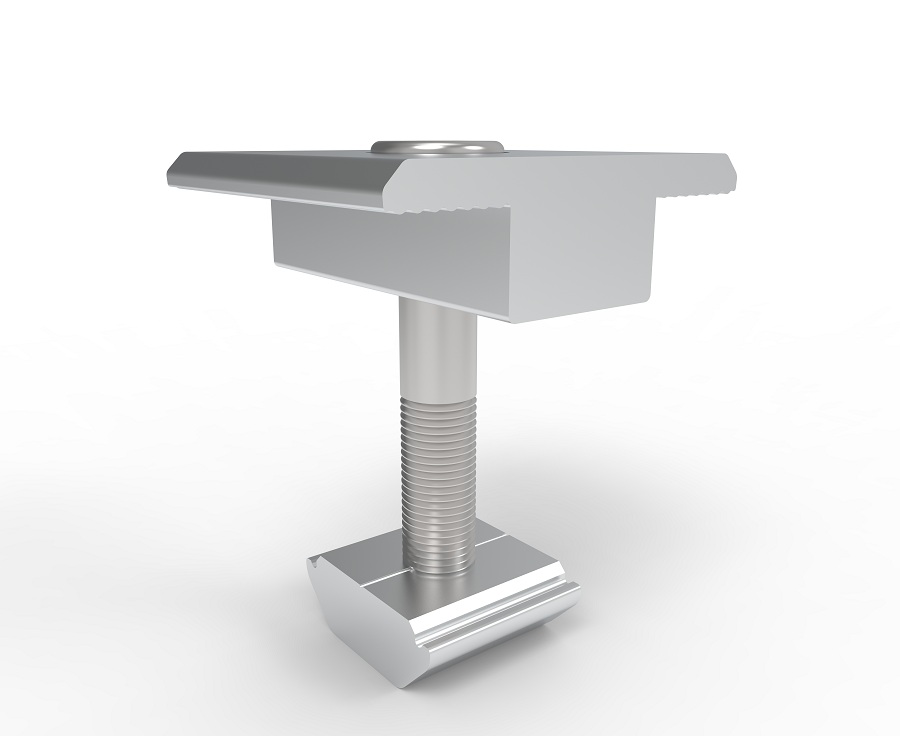

用側壓和中壓將組件固定在軌道。如圖5,圖6,圖7
